无约束型波纹管补偿器-永航达无约束型波纹管补偿器

无约束型波纹管补偿器是由直埋内压型改进而成的一种产品，这种产品可以消除普通轴向型补偿器对于管道导向支架的要求，可以简化管道支架的架布。它的抗弯性能很好，因为产品的内部增加了限位环盘装置，使得波纹不容易失去稳定性而变形。

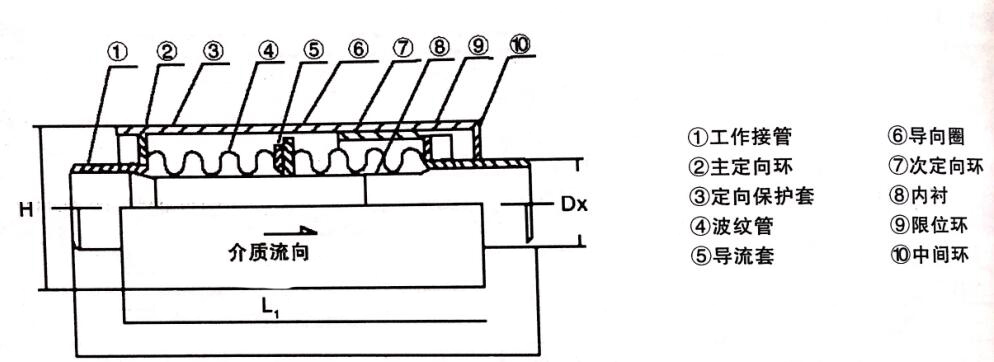

1.结构图纸：

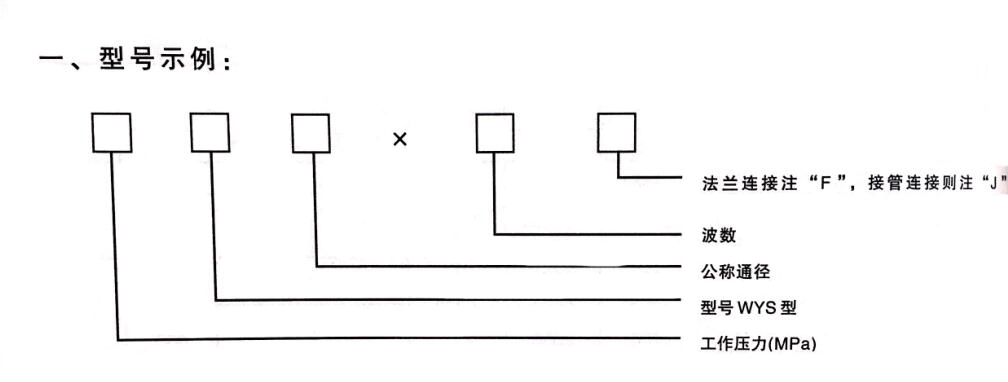

2.型号示例：

举例：1.6WYS500*8+8J
表示：工作压力1.6mpa，WYS表示无约束型波纹管补偿器，口径DN=500,8+8表示波纹个数，J表示焊接。

3.无约束型波纹管补偿器特点：
1、无约束波纹补偿器在固定支架间距的确定和固定支座推力计算和普通的轴向型补偿器_相同。为了使工程稳定可靠，无约束补偿器除要求靠近固定支架安装外，仍要求每个固定支架间距内设三个导向支架。
2、无约束补偿器可应用于管道的架空、地沟敷设，也可应用于有补偿的直埋敷设，此时无约束补偿器处应设检查井或暗室。
3、无约束波纹补偿器用于管道的轴向补偿，补偿量大，具有强力自导向和_强的抗弯能力，从而可以简化管道导向支架的设计，使导向支架的间距安装均可任意调节。

当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们永航达_为您审核把关。您还可拨打我们的技术知识热线了解更多关于无约束型波纹管补偿器的详情。

产品服务
_生产、_服务， 河北永航达公司为你创造更多价值 !
不断提升服务质量，精益求精，“真诚的服务”是 河北永航达永恒的主题。 河北永航达公司严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供_产品，至善至美服务，特此 河北永航达公司做出如下承诺：
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到_规定要求，宽度_过_标准。
售前服务
产品介绍，技术交流，非标产品设计，疑难解答。
售中服务
1、守信合同，_及时供货，随时保持与客户联系 2、对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
1、 河北永航达产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
2、产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
3、对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
4、对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，共同提高永航达波纹管的产品质量与服务质量。

订货须知
1、客户对产品有特殊要求，须在订货合同中提供以下说明：
（1）结构长度
（2）连接形式
（3）公称直径、全通径、缩径、管道尺寸
（4）用介质及温度、压力范围
（5）实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
